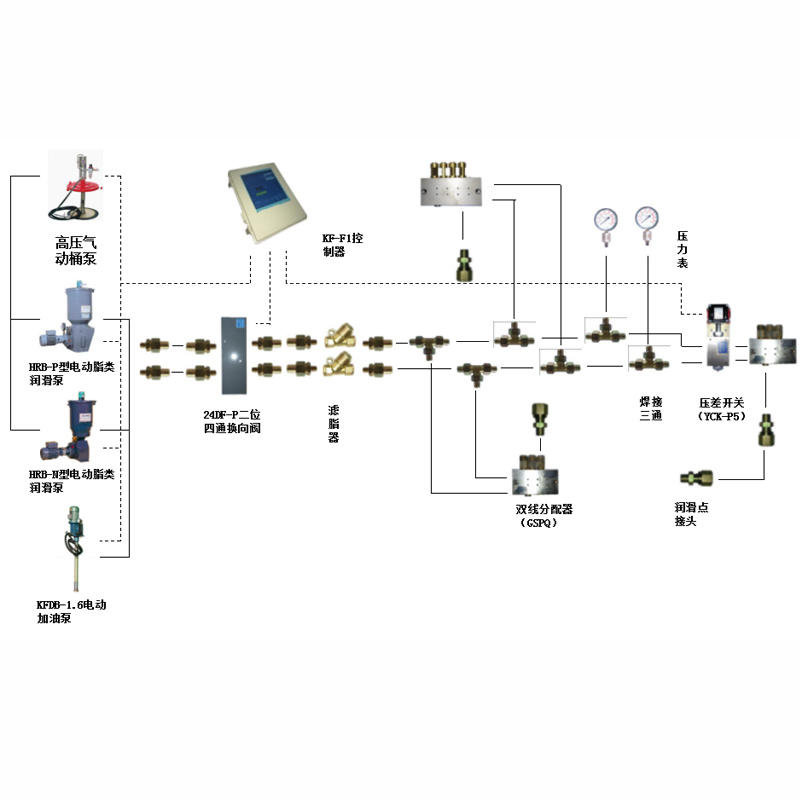

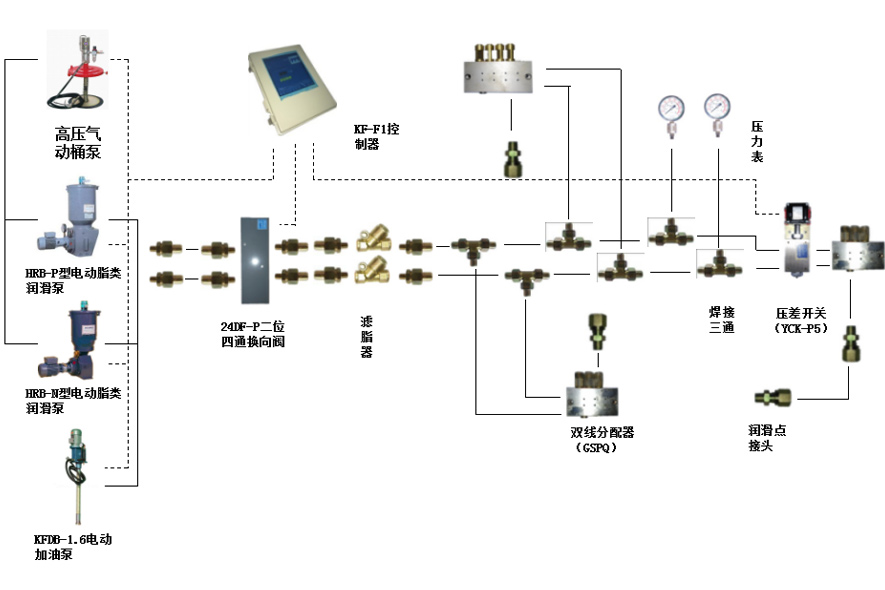

①雙線式干油集中潤滑系統主要由潤滑泵、換向閥、兩條主管路、分支管路、雙線分配器、壓差開關(壓力操縱閥)、電控箱及管路附件等組成。
②雙線潤滑系統是指潤滑泵輸出的潤滑經過換向閥交替由兩條主管路輸送到雙線分配器的進口,經過雙線分配器定量分配后送往各個潤滑點的系統。
③給油定量準確。分配器采用容積計量,給油量不受外界因素的影響。分配器設置了給油量調整機構,可以精確調整給油量。
④給油可靠。由潤滑泵輸出的高壓潤滑劑直接推動分配器活塞向潤滑點壓送潤滑劑,只要潤滑泵有足夠高的壓力,分配器即可動作。
⑤系統擴展方便。系統安裝后需要增加或減少潤滑點都很方便。
⑥某些潤滑點堵塞,不影響其他潤滑點的供油,系統仍可正常工作。
⑦給油范圍大,點數多。用脂范圍NLGI000#~3#,公稱壓力40Mpa的系統可向半徑100米,多達1000個潤滑點供送潤滑脂。
⑧壓差開關(壓力操縱閥)應布置在距潤滑泵最遠的主管路末端,其后應設置一塊雙線分配器,以便使壓差開關中的油脂得到更新,使其正常工作?! ?/p>
⑨雙線分配器應并聯使用,局部也可以串聯,但串聯的數量不宜過多,雙線分配器的出口也可以接遞進式分配器,進行二級分配。
