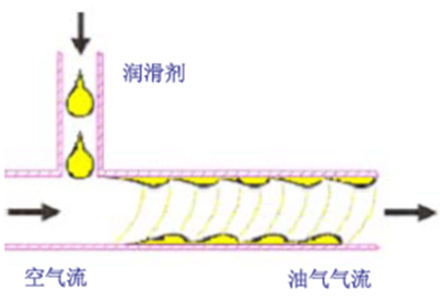

將壓縮空氣和單獨供給的潤滑劑進行混合并形成氣液兩相流體,利用連續高速運動的壓縮空氣將油氣混合流輸送到潤滑點,對摩擦副進行潤滑和冷卻。
管路流體特點
1、氣液兩相;潤滑劑與壓縮氣體是分開的;
2、在氣流作用下,周期性供給的潤滑劑將沿管道內壁不斷地流動并形成一層連續油膜;
3、管路中的潤滑劑分布均勻,單位時間內出油量趨于相同;

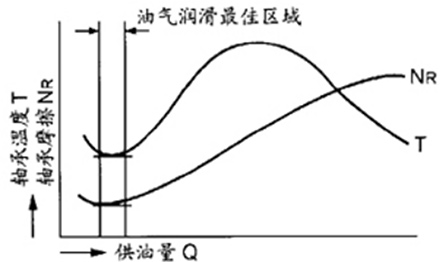

圖為供油量與軸承溫升、摩擦系數曲線圖;
適量的潤滑劑可起到良好的潤滑效果,過量的潤滑劑,將造成效果下降,或浪費;
油氣潤滑應用
適用場合:高負荷、高溫、高速運行的各種類型軋機、連鑄機及其附屬設備的軸承;
1、各類冷熱軋機
2、連鑄設備
3、高速線材軋機
4、棒材軋機
5、矯直機,平整機等
序號 | 名稱 | 參數 |
1 | 油站油壓(最高) | 10MPa |
2 | 油站流量(額定) | 2L/min |
3 | 蓄能器 | 1.6L |
4 | 油氣出口(單個衛星站) | 1~8個 |
5 | 調壓范圍(氣路) | 0.3~0.9MPa |
6 | 氣源過濾精度 | 5μ |
7 | 油氣監控范圍 | 200~75000px/s |

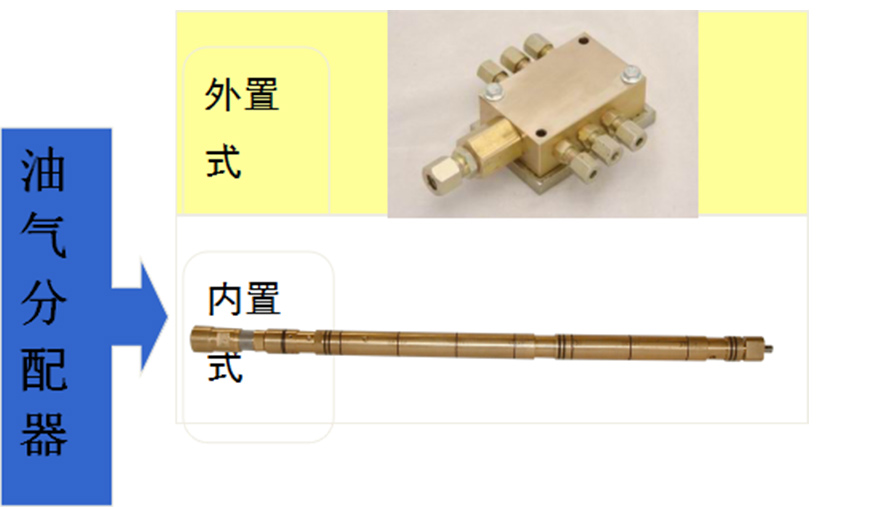

8 | 分配器排量(單出口) | 0.24ml/cyc |
9 | 工作電源 | 380AC/50HZ/1.5KW |
10 | 潤滑劑 | ISO VG32~680 |

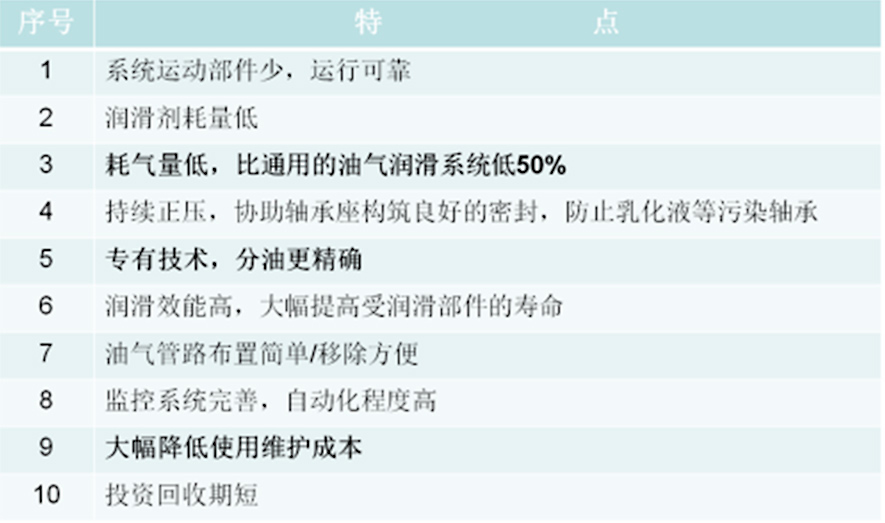

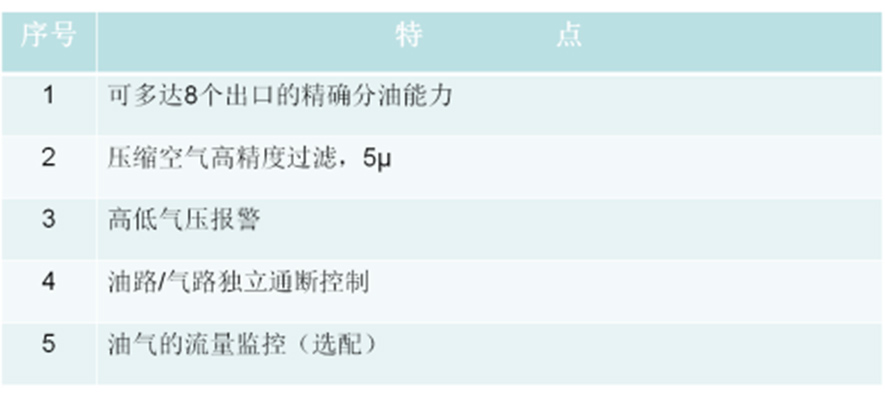

油氣潤滑產品的優勢
